結構式檢驗平臺-鑄鐵檢驗平臺-鑄鐵檢驗平板

結構式檢驗平臺

結構式檢驗平臺表面質量是用涂色發進行檢驗,平板按國標標準計量檢定規程執行,分別為0,1,2,3級四個級別。主要采用高強度鑄鐵HT200-HT300制造,工作面硬度為HB170-240。檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面,其表面粗糙度Ra_允許值為5μm。我公司對于用戶要求的特殊規格的檢驗平臺可以根據需方圖紙制作或雙方商定生產加工。
產地:河北省>泊頭市
供應商:河北精工機床制造有限公司
點擊這里給我發消息562119475
電話:13932735398  座機:0317-4580234

結構式檢驗平臺詳細內容

   結構式檢驗平臺、檢驗平臺、檢驗平板顧名思義是一種用于檢測的平臺量具,主要運用于各種產品基準平面的檢驗,在機械制造中也是_的基本工具。
   結構式檢驗平臺表面質量是用涂色發進行檢驗,平板按標準計量檢定規程執行,分別為0,1,2,3級四個級別。主要采用高強度鑄鐵HT200-HT300制造,工作面硬度為HB170-240。檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面,其表面粗糙度Ra允許值為5μm。我公司對于用戶要求的特殊規格的結構式檢驗平臺可以根據需方圖紙制作或雙方商定生產加工。
   結構式檢驗平臺與T型槽工作臺不同,是為生產車間或計量部門做精密測量用的基準平面;而劃線平板是為生產中做劃線用的基準平面。雖然這兩種平板都是基準平面,但是它們的加工方法、平面精度、功能作用是不同的。專用于涂色法的檢驗平臺工作面需刮研;其他用途的檢驗平板工作面需刮、磨或研;劃線平板工作面在精度上一般要求低于檢驗平臺。由此可見,檢驗平板的平面精度高于劃線平板。檢驗平板在以涂色法檢測工件平直度或作為檢驗工作的輔助工具實現各種測量時起到了基準定位面作用;劃線平板在劃線工作中起到了基準面作用。

   結構式檢驗平臺、平面度:
AA級:其平面度(μm)= 1+1.6D2 (D為平臺對角線長或直徑),用于高度精密 之測定之用, 常用于實驗室。
A級:其平面度為AA級之兩倍誤差,常用于工具檢驗室作精密量具之檢驗之用。
B級:其平面度為AA級之四倍誤差,常用于工具檢驗室或在現場檢驗量具或劃線之用。
   結構式檢驗平臺、由高強度鑄鐵HT200-HT300制造,工作面硬度:HB170-240。
   結構式檢驗平臺、檢驗平臺、檢驗平板平面度使用時要_行墊鐵、斜鐵安裝調試,然后把檢驗平臺的工作面清理干凈,在確認沒有問題的情況下使用,使用過程中,要注意避免工件和平板的工作面有過激的碰撞,防止損壞檢驗平臺的工作面;工件的重量不能_過檢驗平臺的額定載荷,否則會造成工作質量降低,損壞平板的結構,甚至?xí)斐善桨遄冃?,使之無法使用。

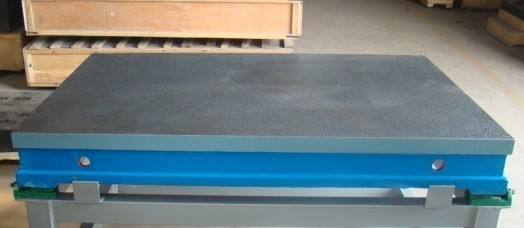

   結構式檢驗平臺、檢驗平臺、檢驗平板圖片
結構式檢驗平臺
                         結構式檢驗平臺、檢驗平臺、檢驗平板規格型號尺寸表和精度

規格(長×寬)

精度等級

0級

1級

2級

3級

平面度公差

200×200

5

10

20.5

200×300

5.5

11

22

300×300

5.5

11

22

300×400

6

12

24

400×400

6.5

12.5

25

400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000

20

40

97

1000×1200

20.5

41

103

1000×1500

22

45

112

1000×2000

26

52

130

1500×2000

28

56

140

1500×3000

70

174

2000×3000

74

184

2000×4000

88

219
